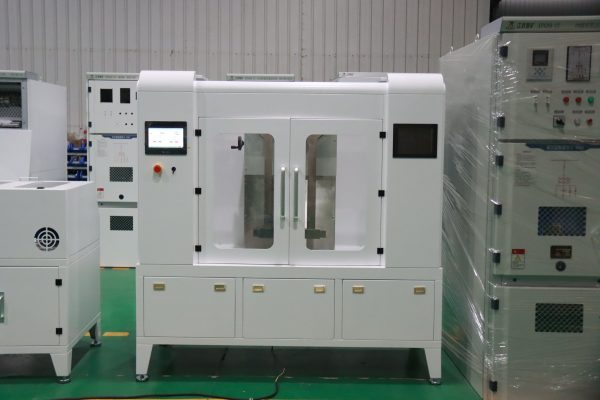

巖礦破碎功指數試驗機TWi-01

巖礦破碎功指數試驗機TWi-01主要用于母巖沖擊功試驗，測定沖擊破碎功指數，由采用人機工程學設計的堅固的整體式金屬結構和安裝在其內部的用于試驗的部件(例如雙擺錘、支架)、電控系統(例如伺服電機、摩擦離合器)等組成。

在結構面板上放置高分辨率多功能觸摸屏，供操作人員用于輸入試驗參數和查看最終結果;連接端口包括用于直接連接用于打印機和快閃存儲器的 USB 端口，以及用于直接車接 PC 的 RS232 端口，并通過非接觸式光電編碼器以電子方式對其抬升角度進行測量。

0791 83782925

獲取報價

產品特點

自動化程度高

采用 PLC 控制器控制試驗過程，控制器屏幕按鈕操作，數據屏幕輸入，屏幕顯示，揚擺、放擺自由沖擊等試驗操作均可以在屏幕上以點擊的方式完成，PLC測量、運算破碎功指數 Wi，記錄結果并可屏顯示輸出。人工操作僅僅作為放置試樣和按動動作按鈕，其余所有工作有試驗機全自動完成，降低勞動強度，徹底消除人工數據記錄出錯幾率;操作簡便、工作效率高。試驗結果屏幕顯示，也可存儲到U盤，或可直接打印

自主開發軟件

自主開發的擺錘沖擊試驗軟件

自動抬升沖擊擺錘

擺錘抬升角由伺服電機及 PLC 控制，角度控制精確（抬升角設定:任意設定、精度 0.1°），擺錘抬升角度范圍: 0-165°范圍內可隨意設定。

沖擊擺錘同步下落

沖擊擺錘到達設定抬升角度后， PLC 控制離合器同時斷電脫離，雙擺錘同時自由下落，雙擺錘的同步程度精確到毫秒級

擺錘質量和重心可分別設定，消除制作誤差

破碎功指數測定原理雙擺錘破碎功指數實驗機測定的。用規定長度和質量的擺錘對處于沖擊試驗機砧座上的巖塊試樣進行擊打

全封閉式防護罩

采用鋼制材料的全封閉式防護罩，擺錘軌跡包含在防護罩內，有效防止被沖斷的試件飛濺傷人，安全性能高

擺錘可更換

擺錘采用可更換的設計，降低設備使用成本

技術參數

1、擺錘抬升角度范圍：0-165°;

2、抬升角設定：任意設定、精度 0.1°;

3、擺錘揚起速度：2~3 rmp;

4、擺錘間距可調位移：0-100 mm/min，可調;

5、試樣托座可調位移：0-100 mm/min，可調;

6、試樣托座尺寸：φ75 mm;

7、電源功率：3.0 kW(380V);

8、外形尺寸：2000（長）*860（寬）*2000（高）mm;

9、重量：約500kg;
